送機構由兩只主缸，水箱，換向裝置，兩只混凝土缸，兩只混凝土活塞，料斗，分配閥(S形閥)，擺臂，兩只擺動油缸和出料口組成?；炷粱钊謩e與主油缸活塞桿連接，在主油缸液壓油作用下，作往復運動，一缸前進，則另一缸后退；混凝土缸出口與料斗連通，分配閥一端接出料口，另一端能過花鍵軸與擺臂連接，在擺動油缸作用下，可以左右擺動。

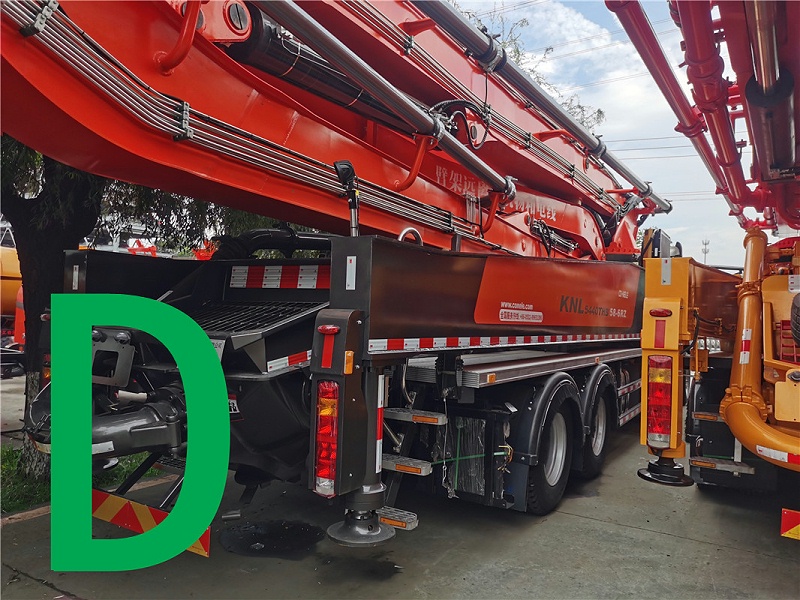

    混凝土泵車的動力通過動力分動箱將發(fā)動機的動力傳送給液壓泵組或者后橋，液壓泵推動活塞帶動混凝土泵工作。然后利用泵車上的布料桿和輸送管，將混凝土輸送到一定的高度和距離。
