一切的機械故障問題要想解決，首先就要了解它的原理，在依據原理的情況下找到更好的解決辦法。接下來科尼樂帶你了解小型混凝土泵車分動箱切換原理。

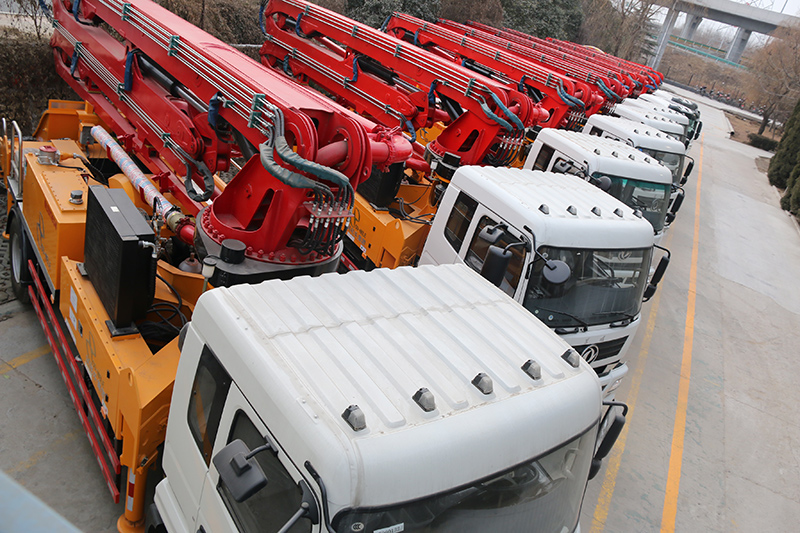

小型混凝土泵車是在載重汽車底盤上進行改造而成的，在汽車的底盤上安裝具有運動和動力的傳動裝置，泵送裝置，攪拌裝置，布料裝置以及其他一些裝置?；炷帘密嚨氖峭ㄟ^分動箱將動力傳輸給液壓泵或者后橋裝置帶動泵車進行工作，通過布料桿將混凝土輸送到一定位置。

小型混凝土泵車各工作裝置的動力來源于汽車發動機。在混凝土泵車工作時，汽車發動機的動力通過變速箱傳給分動箱，再經過分動箱切換后傳遞給各液壓泵或底盤后橋。當司機發出切換到泵送位的指令時，氣動電磁閥控制分動箱上的氣缸推動撥叉，撥叉再推動分離齒輪切換到泵送位置，同時切斷通往后橋的動力，使汽車處于駐車狀態。反之，切換到行駛位置。

1、故障現象及故障分析

當小型混凝土泵車忽然發生了全車的液壓系統全部無壓力的故障，感覺分動箱的輸出動力在行駛位置上，當司機發出切換到泵送位置指令時，看到撥叉桿端頭能夠縮回，但是分動箱內的分離齒輪就是不離開行駛位置，因此該齒輪也不會切換到泵送位置。雖然已經收回了臂桿，三只支腿已提起，但是支腿還未徹底收回。最令人頭痛的問題是，還有一個前支腿完全支承在地面上，上面壓著1/4左右的車體重量，接近10t的重力壓在該支腿上。如果不解決該問題，即使泵車能行駛，也無法從工地開回公司。

2、小型混凝土泵車支腿問題的處理

分析泵車支腿液壓系統原理，發現泵車的每個支腿液壓缸都帶雙向制動閥保護，即使拆下供油油管，也無法將油缸無桿腔中的液壓油放出，而且雙向制動閥接在液壓缸無桿腔進油口上，在不拆下雙向制動閥的情況下無法拆開，就收不回支腿。只有在雙向制動閥上想辦法了。

在支腿上的雙向制動閥(零備件手冊上未詳細介紹該雙向制動閥的結構)上有一個大號螺帽，分析雙向制動閥是由兩個可控單向閥組成的，該螺帽是其中的一個，讓人試著用扳手松開螺帽，有液壓油滲出。當松到三、四圈時，該可控單向閥被噴射出來，值得慶幸的是操作人員有所準備，將身體躲開了，未造成人員傷害。最終用撬棍等將該支腿收起，并用鐵線將其加固，也采用類似的方法將其它三個支腿收回合攏。

總結處理這次故障的經驗，應該用千斤頂將支腿臂頂起，將油缸內的油壓釋放掉，再拆雙向制動閥，就不會有危險了。

3、修理分動箱的方法和過程

將小型混凝土泵車停好后，拆掉分動箱前、后的順軸。用手拉葫蘆將帶有主泵的泵組吊住，拆下該泵組，再將臂架和支腿泵拆下。卸下分動箱，將其解體后，采用銅焊法將折斷的撥叉修復，首先將折斷的端面用砂輪機打坡口，用氣焊法將撥叉焊好，再用角磨機將多余的焊肉處理掉，再用砂紙等將其表面處理好，經過清洗處理后裝機，試車一切正常。
